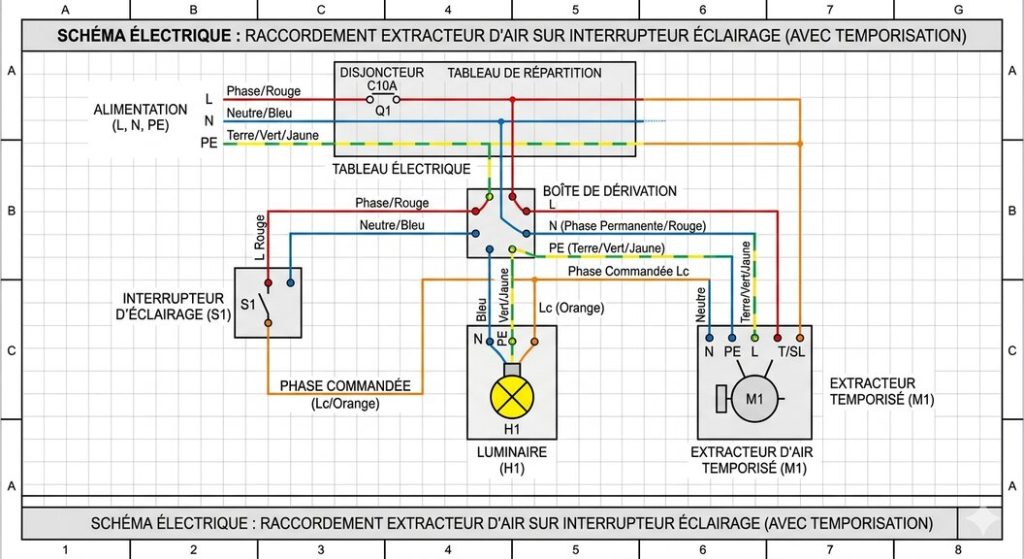

Le schéma électrique pour le branchement d’un extracteur d’air sur interrupteur lumière
Le schéma électrique constitue la colonne vertébrale de toute installation domestique d’extracteur d’air, notamment lorsqu’on souhaite piloter la ventilation directement depuis l’interrupteur lumière. Dans ce type de montage, l’extracteur est raccordé en parallèle sur le circuit d’éclairage, permettant une activation automatique dès qu’on actionne l’interrupteur. Cette solution répond aux besoins courants des salles de bain et WC dépourvus de ventilation mécanique centralisée. L’essentiel consiste à relier correctement la phase coupée (venant de l’interrupteur), le neutre issu directement du tableau, ainsi que la terre, indispensable en cas de présence d’un extracteur classe I. La simplicité du schéma masque la nécessité d’une préparation minutieuse : chaque fil doit être identifié via un multimètre, et le contact visuel doit être assuré avec le domino électrique avant tout branchement.
Dans le cas d’un extracteur temporisé, le schéma s’enrichit d’une phase permanente prélevée en amont de l’interrupteur. Ainsi, l’appareil poursuit la ventilation quelques minutes après que la lumière soit éteinte, minimisant les problèmes d’humidité. L’enjeu principal de ce câblage réside dans la bonne compréhension du circuit, le repérage précis des conducteurs et le strict respect du code couleur conventionnel (généralement, marron ou rouge pour la phase, bleu pour le neutre, jaune/vert pour la terre). En aménagement intérieur, la vigilance autour de ces branchements conditionne non seulement la sécurité, mais aussi la pérennité du montage face à l’évolution des besoins domestiques.
Les bases de l’électricité domestique pour le branchement de l’extracteur d’air
Avant d’aborder concrètement la pose d’un extracteur d’air, il est indispensable de maîtriser des notions de base en électricité domestique. Ceci permet non seulement de planifier un branchement conforme, mais surtout de garantir la sécurité de toute l’installation. La connaissance des différents types de fils dans un circuit, leur couleur et leur rôle évite les erreurs de raccordement, parfois lourdes de conséquences.
Identifier phase, neutre, terre et fils de commande
Le repérage des différents conducteurs précède toute intervention de branchement. Le fil de phase, porteur de la tension, est à manipuler avec la plus grande précaution. Il est typiquement de couleur rouge, marron ou noir. Le neutre est de couleur bleue, il permet le retour du courant et assure l’équilibre du circuit. Le conducteur de terre, vert/jaune, est essentiel pour arrêter la circulation du courant en cas de défaut, maximisant la sécurité de l’installation. Dans certains montages, on distingue également un fil de commande, dédié à l’extracteur ou à la lumière, particulièrement dans le cas d’une double commande via un interrupteur spécifique.
Utiliser un multimètre pour tester chaque fil et s’assurer de leur nature avant tout raccordement est une étape incontournable. Il est recommandé de toujours vérifier l’absence de tension sur chaque conducteur, même après coupure au tableau principal. Ceci élimine tout risque de choc électrique et facilite la maintenance du logement à long terme.
Rôle de chaque fil dans le circuit électrique de l’extracteur
Chacun des fils du circuit joue un rôle bien défini lors du raccordement de l’extracteur d’air. La phase coupée par l’interrupteur sert de déclencheur à la ventilation, rendant son activation conditionnelle à l’utilisation de la lumière. Le neutre assure la boucle nécessaire au fonctionnement du moteur.
La terre, parfois absente dans les petits appareils ou installations anciennes, reste préférable dès lors que le modèle d’extracteur le prévoit. En présence d’un extracteur à temporisation, la phase permanente alimente l’appareil même lorsque la lumière est éteinte, permettant ainsi l’élimination des résidus d’humidité sur la durée programmée. La maîtrise parfaite de ces rôles impulse à la fois confort, sécurité et efficacité à la ventilation de l’espace.
Présentation des deux types d’extracteurs et leurs principes de fonctionnement
Savoir choisir le type d’extracteur d’air adapté aux besoins du foyer prend tout son sens lorsqu’on souhaite optimiser la ventilation tout en respectant la simplicité d’utilisation. Deux grandes familles se distinguent par leur logique de fonctionnement et leur impact sur le branchement.
Extracteurs standard : fonctionnement en parallèle avec l’interrupteur lumière
L’extracteur standard, aussi appelé “à fonctionnement synchrone”, démarre dès que l’on actionne l’interrupteur lumière. Il s’arrête dès l’extinction, garantissant un usage uniquement pendant la présence dans la pièce. Ce montage permet une véritable économie d’énergie et limite l’usure de l’appareil. Il est parfaitement adapté à des espaces comme les salles de bain de petite taille ou les WC utilisés brièvement.
Le schéma de câblage s’avère particulièrement simple. Le raccordement des fils de phase et de neutre s’effectue en parallèle avec le luminaire via un domino. La terre reste à raccorder si exigée par le modèle. Ce mode de ventilation est plébiscité pour sa discrétion et la rapidité de son installation, mais il ne permet pas d’assurer l’évacuation de la condensation après l’usage, point sur lequel la version temporisée prend tout son sens.
Extracteurs temporisés : nécessité d’une phase permanente pour prolonger la ventilation
L’extracteur à temporisation répond à la problématique d’humidité récurrente au sein des foyers. En maintenant la ventilation pendant quelques minutes après l’extinction de la lumière, grâce à une phase permanente, il assure l’assèchement total de la pièce. Dans ce montage, l’interrupteur n’interrompt que la phase commandée, tandis que la phase permanente reste apte à alimenter l’appareil selon le temps programmé.
Ce type de branchement s’avère légèrement plus complexe et requiert, si besoin, de tirer une phase supplémentaire depuis une boîte de dérivation. Le respect scrupuleux des notices du fabricant prend ici toute son importance pour éviter tout dysfonctionnement. Plébiscités pour leur efficacité dans les salles de bain et cuisines, ces modèles à temporisation assurent une gestion intelligente de l’humidité sans intervention manuelle supplémentaire.
Type d’extracteur | Type de commande | Phase nécessaire | Principe de fonctionnement | Avantage principal |
|---|---|---|---|---|
Standard | En parallèle avec l’interrupteur lumière | Phase commandée | Démarre et s’éteint avec la lumière | Installation rapide et économique |
Temporisé | Phase commandée & phase permanente | Phase commandée et phase permanente | Prolonge la ventilation après extinction | Efficace contre l’humidité persistante |
Le choix entre ces deux technologies dépend du niveau d’humidité de la pièce, de sa fréquentation et des exigences de maintenance à long terme.
Les composants électriques indispensables pour un branchement sécurisé d’extracteur d’air
La réussite de l’installation d’un extracteur d’air passe par une sélection pointue des matériels électriques. Chacun joue un rôle stratégique dans la sécurité et la fiabilité du circuit après sa mise sous tension. Pour le bricoleur, s’outiller correctement, c’est se donner les moyens d’un projet sans fausse note.
L’interrupteur double commande et son utilité dans le montage
L’interrupteur double commande offre flexibilité et adaptabilité aux installations modernes. Il permet de piloter indépendamment la lumière et l’extracteur d’air, ou de gérer des scénarios plus avancés comme l’activation différée. Ce dispositif s’avère particulièrement utile pour les besoins évolutifs, notamment dans les foyers où la gestion de la ventilation peut nécessiter des ajustements selon l’heure ou l’usage de la pièce.
Son installation requiert, outre le classique branchement des phases et neutre, une attention sur le schéma des commandes, conditionnant le bon fonctionnement du système. En privilégiant ce type d’interrupteur, on s’exonère des limitations des modèles standards, tout en valorisant la conformité du câblage.
Outils recommandés : multimètre, dominos électriques et tournevis isolés
Le choix des outils est décisif pour la sécurité du bricoleur comme celle de l’habitation. Un multimètre fiable permettra d’identifier sans faille phase, neutre ou terre, écartant tout risque de confusion lors d’un raccordement. Les dominos électriques assurent la connexion solide des fils et limitent les faux contacts, source potentielle de défauts.
Le recours systématique à un tournevis isolé complète l’arsenal de protection contre tout contact accidentel avec la phase. Veiller à ce que tous les accessoires soient certifiés et en parfait état conditionne la longévité de l’installation, tout comme celle de l’intervenant.
Préparation rigoureuse avant intervention : sécurité et organisation
Quels que soient le type d’extracteur ou le schéma de branchement, la méthode reste la clé. Avant toute chose : couper l’alimentation électrique principale puis contrôler l’absence de tension au multimètre. Cette précaution limite au maximum tout risque lors de la manipulation des conducteurs.
Il est essentiel de classer chaque fil par couleur et fonction selon le standard NF C 15-100. Une vérification du serrage de chaque connexion évite le relâchement dans le temps, garantissant fiabilité et sécurité au quotidien. Anticiper ces étapes assure la maîtrise de l’installation et une remise en route sans imprévu.
Couper le courant avant toute manipulation
Vérifier chaque conducteur au multimètre
Repérer et classer les fils avant raccordement
Respecter la notice de l’extracteur d’air
Contrôler le serrage des connexions
Procéder à un test complet avant remise sous tension
Un exemple fréquemment rencontré : un foyer souhaite installer un extracteur temporisé dans une salle de bain récente. N’ayant pas de phase permanente disponible, le propriétaire choisit alors de faire appel à un électricien, illustrant combien la rigueur dans la préparation évite les déconvenues imprévues.
Outil | Utilité principale | Conseil pratique |
|---|---|---|
Multimètre | Identification des fils (phase, neutre, terre) | Vérifier l’absence de tension avant toute action |
Dominos électriques | Sécuriser les connexions des conducteurs | Bien serrer chaque vis, vérifier l’isolation |
Tournevis isolé | Manipulation sans risque d’électrocution | Vérifier l’état du manche isolant avant chaque usage |
Normes électriques et sécurité obligatoires pour le branchement d’un extracteur d’air en milieu humide
La réglementation reste l’ancrage vital de tout chantier en pièce humide. La norme NF C 15-100 impose des règles strictes pour la conformité et la sécurité des circuits, condition sine qua non pour toute installation durable. En 2026, elle inclut des exigences renforcées autour des indices de protection (au minimum IP44 pour les équipements des salles de bain et cuisines), et des dispositifs différentiels 30 mA pour éviter tout accident.
Il est indispensable de respecter la délimitation des volumes de sécurité — zones 0, 1, 2 — pour choisir à la fois la position de l’extracteur et la gaine d’alimentation. Les types de câbles autorisés doivent répondre aux préconisations (souvent H07V-K ou équivalent, gainés pour résister à l’humidité) et être tirés dans des conduits adaptés. L’absence de point d’eau à proximité du boîtier de connexion fait aussi partie des contraintes à observer.
Une vérification du bon fonctionnement, du raccordement conforme à la norme NF C 15-100 et du niveau d’isolation du matériel vient conclure l’installation ainsi que la remise en service. Les risques en cas de négligence sont multiples : court-circuit, choc électrique, voire incendie à brève échéance. En cas de doute sur son réseau, l’appel à un expert est essentiel : un installateur certifié adaptera la solution à chaque contexte et assurera le respect de toutes les prescriptions règlementaires actuelles.
Respecter la norme NF C 15-100
Disjoncteur différentiel 30 mA obligatoire
Indice IP44 minimum pour l’extracteur
Positionner l’appareil hors des zones 0 et 1
Vérifier la continuité de la terre
Préférer un accès aisé pour la maintenance
En valorisant une démarche attentive, la pose d’un extracteur d’air sur interrupteur devient un atout majeur contre l’humidité et les risques sanitaires associés, tout en s’inscrivant parfaitement dans une logique d’équipement moderne et écoresponsable.
Comment identifier la phase, le neutre et la terre dans un câblage existant ?
Il est conseillé d’utiliser un multimètre pour tester chaque fil et valider sa fonction. La phase est généralement rouge/marron, le neutre bleu et la terre vert/jaune. Vérifiez toujours l’absence de courant avant de manipuler le circuit.
Que faire si la phase permanente n’est pas disponible pour un extracteur temporisé ?
Il est préférable de faire appel à un professionnel pour tirer une nouvelle phase depuis une boîte de dérivation. Manipuler ou créer de nouveaux circuits sans expérience augmente les risques de non-conformité et de dangers électriques.
Pourquoi l’indice IP44 est-il requis pour une installation en salle de bain ?
L’indice IP44 garantit la résistance aux éclaboussures et aux poussières, évitant les courts-circuits dans les environnements humides. Cette norme protège les occupants et assure la sécurité de l’appareil.
Quels sont les contrôles à faire après branchement de l’extracteur d’air ?
Il faut vérifier le serrage des connexions, le bon raccordement selon la notice, l’absence de contact entre conducteurs non autorisés et réaliser un test de mise en marche avant de refermer l’installation.
Est-il autorisé de brancher un extracteur sur le circuit prise plutôt que lumière ?
Ce n’est en général pas recommandé : il convient de privilégier un branchement sur le circuit lumière pour garantir l’automatisme à la présence et le respect de la norme NF C 15-100.
